Контроллер Д49.4.

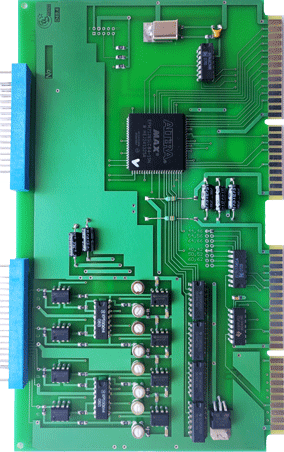

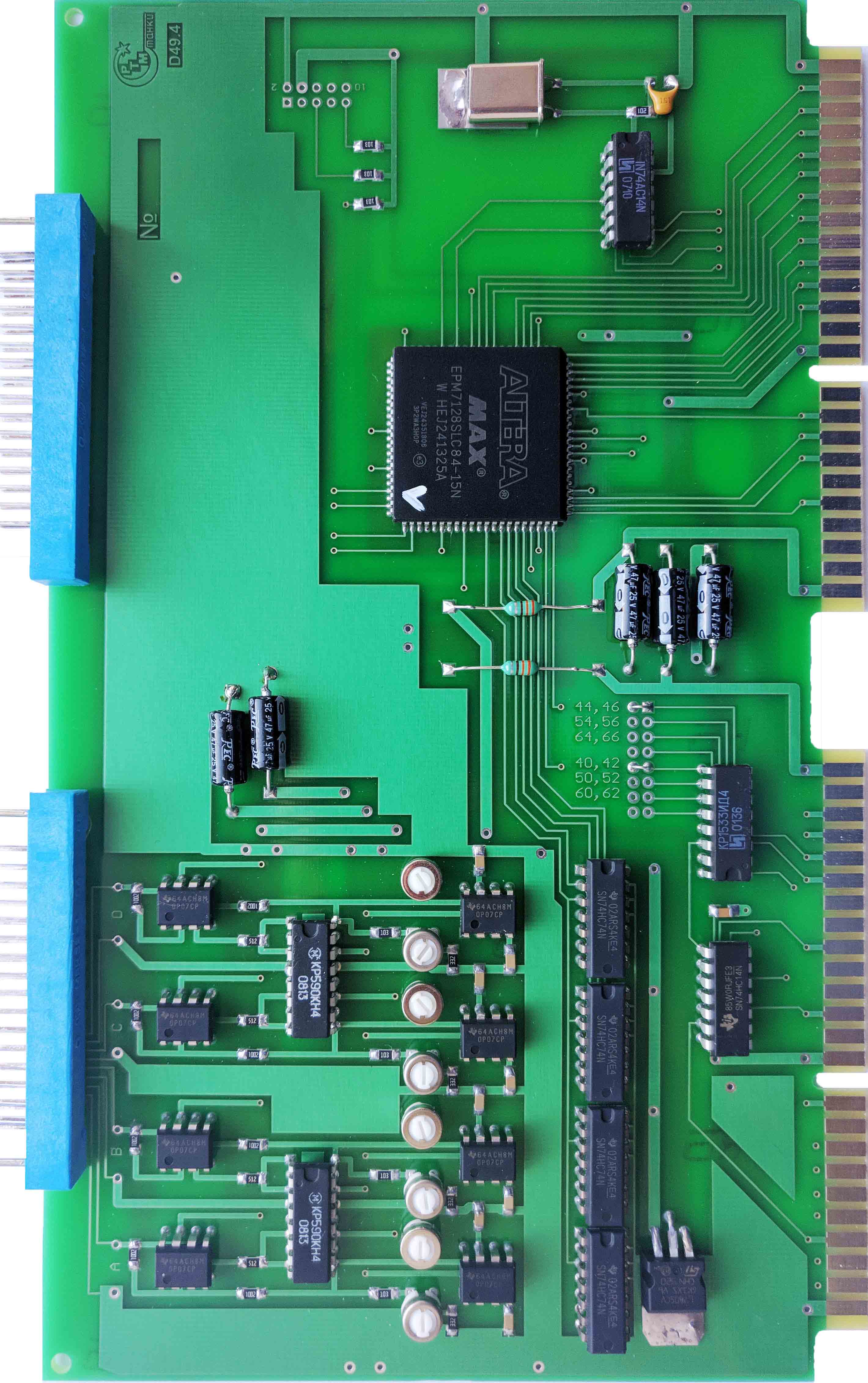

Контроллер Д49.4

Контроллер Д49.4, предназначен для работы в составе устройства числового программного управления (УЧПУ) серий 2С42-65(61), 2Р22 и заменяет:

Блок управления приводом - SB-449 2 шт.

Контроллер Д49.4 выполнен по схеме преобразователя ЦАП-ЧИМ с аналоговым фильтром на выходе сигнала ЧИМ. ЦАП-ЧИМ обладает исключительно высокой линейностью. Сигнал ЧИМ вырабатывается с помощью 14-разрядного счетчика. В регистры ЦАП записываются коды от 0 до 37 7778. При смене знака с сохранением кода скорость нарастания выходного сигнала около 1 В за 1 мкс. Выходное напряжение ЦАП 9829,8 мВ. Значение 1-го дискрета 0,6 мВ.

Параметры контроллера Д49.4:

- Количество каналов: 4.
- Выходной сигнал: -10В…+10В на нагрузке не менее 2 кОм.
- Диапазон преобразования: 16 тысяч дискрет (без учета знака).
- Разрядность ЦАП: 14 (MD00…MD13), плюс знак MD15.
- Если MD15 = 0, то выходной сигнал положительный, если MD15 = 1 - то отрицательный.
- Основная погрешность не более 2 мВ в диапазоне -0,15В…+0,15В.
- Дополнительная погрешность не более 3% в остальном диапазоне.

Паспорт Д49.4

Фирма готова рассмотреть любые предложения по поставке и внедрению данного контроллера на вашем предприятии.

Гарантийный срок - 3 года.
