Электронный картридж ЭК-256 и программатор ЭП-5.

Картридж электронный ЭК-256, в дальнейшем Картридж, предназначен для работы в составе устройства числового программного управления (УЧПУ) серий 2С42-65(61) и 2Р22 и представляет собой энергонезависимый носитель информации емкостью 256 Кбайт.

Картридж выполнен в виде печатной платы, установленной в корпус. На Картридже имеется кнопка для установки на начало и светодиод для индикации работы с контроллером Д70.

При работе совместно с контроллером Д70 доработка интерфейса связи не требуется, при работе со штатным интерфейсом ФСУ SB-466, требуется доработка в части подачи питания на Картридж и изготовления переходного разъема.

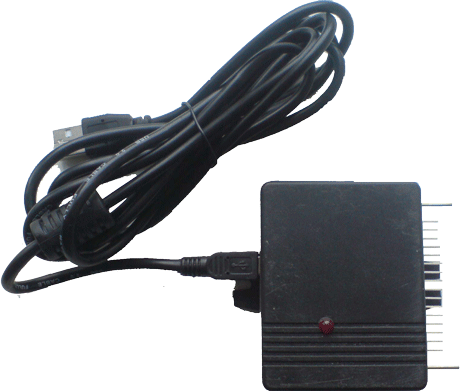

Программатор электронный ЭП-5, в дальнейшем ЭП-5, предназначен для программирования электронных картриджей ЭК-256 в составе комплекса ЭП-5 – ПК (персональный компьютер). Связь с ПК осуществляется через USB интерфейс.

ЭП-5 выполнен в виде печатной платы, установленной в корпус. Для связи с ПК используется кабель USB – miniUSB, входящий в комплект поставки.

ЭП-5 работает под управлением программы "USBKartr", которую необходимо скачать с нашего сайта.
