Кнопочно-пленочный пульт управления.

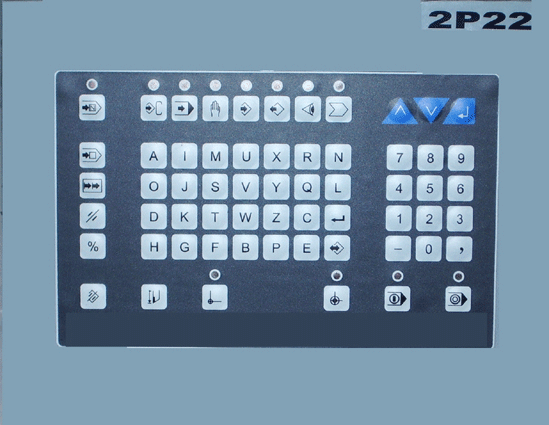

Пульт 2С42 Пульт 2Р22

Пульт управления предназначен для работы с УЧПУ 2Р22, 2С42-65(61), имеющих в своем составе контроллер Д52.3 или субблоки SB-051, SB-055 (в SB-051, SB-055 необходимо заменить микросхему ПЗУ). Пульт управления позволяет вести редактирование программ, задавать режимы работы УЧПУ, производить ручной ввод данных, вести диалог с УЧПУ и т.д.

Пульт управления выполнен на основе механических тактовых кнопок с покрытием бензо-маслостойкой пленкой с символами. В пульт управления для УЧПУ 2Р22 добавлена световая сигнализация режимов работы.

Конструктивно пульт управления выполнен в виде выносного блока, устанавливаемого на станке или УЧПУ. Несущим элементом конструкции служит пластина, к которой, с одной стороны крепится плата с кнопками, для УЧПУ 2Р22 со светодиодами и резисторами, а с другой самоклеящаяся пленка с надписями (в зависимости от УЧПУ) на кнопки.

Выходной разъем может быть типа 2РМ32 или DBB-37M.

Пульт имеет размеры, совпадающие с размерами стандартных пультов УЧПУ 2Р22 и 2С42-65(61).

Для УЧПУ 2С42-65(61) пульт может иметь вырез как под БОСИ, так и под TFT-монитор 8 дюймов.

Паспорт пульта

Фирма готова рассмотреть любые предложения по поставке и внедрению данного пульта управления на вашем предприятии.
