Электропривод «Размер 6М-3-21Ц».

Электропривод модели "Размер 6М-3-21Ц", предназначен для замены(модернизации) приводов "Размер 2М-5-21(/11)" и других модификаций. Электропривод позволяет управлять двумя двигателями координат и одним главным двигателем. К электроприводу подключаются те же асинхронные двигатели, которые установлены со стандартными приводами "Размер 2М-5-21(/11)".

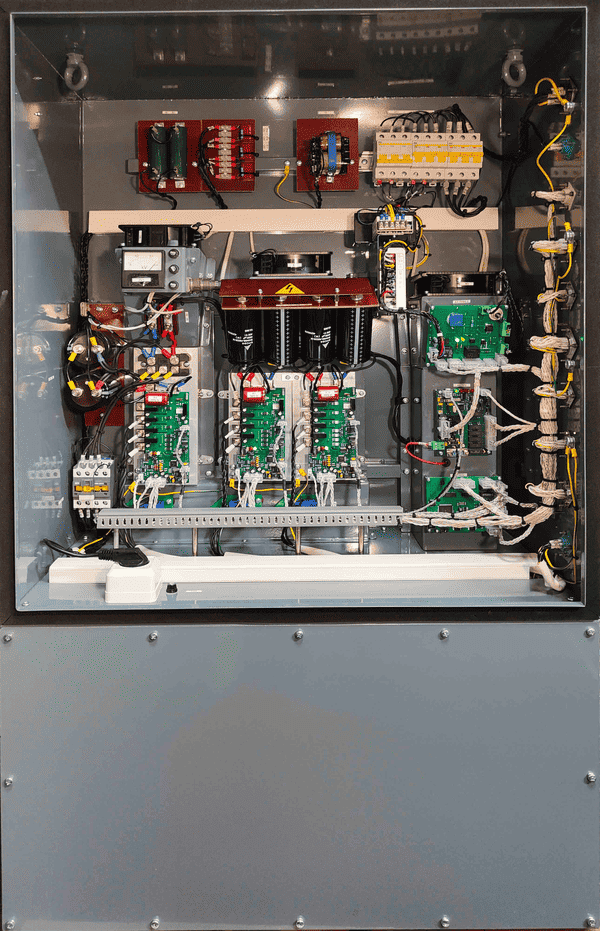

Электропривод «Размер 6М-3-21Ц» поставляется встроенным в шкаф, полностью аналогичный шкафу стандартного привода "Размер 2М-5-21(/11)", который ранее использовался на станке и являлся конструкцией станка, или установлен в шкаф "Заказчика".

Для новых модификаций станков электроприводы могут быть скомпонованы в варианте удовлетворяющем изготовителей станка.

Электропривод может иметь исполнение, как в виде одного блока встраиваемого в шкаф потребителя, так и нескольких приводов с общей схемой защиты и управления.

В качестве силового полупроводникового элемента в инверторе используются интеллектуальные силовые модули IPM 5-го поколения фирмы MITSUBISI ELECTRIC L- серии PM25RLA120, PM50CLA120 и PM75CLA120. В силовой цепи инверторов используются специальные конденсаторы со сроком службы не менее 200 000 часов при температуре 40 град. Особенности модулей заключаются в том, что фирма взяла на себя заботу об управлении траекториями переключения IGBT – транзисторов в одном полумосте инвертора и объединила в одном конструктиве все 6 транзисторов полного трехфазного моста, дополнив их ещё и одним для подключения разрядного резистора, параллельно силовым конденсаторам, для съема избыточного заряда при рекуперации.

Внутрь модуля встроены, также, защиты по максимальным токам в нагрузке и сквозному току в полумосте, температуре перегрева силового элемента, как от избыточного значения среднего тока, так и от недостаточно эффективного отвода тепла от подложки модуля; встроенные драйверы содержат контроль по допустимому значению питающего напряжения .
