Субблок SB-059.

Субблок SB-059

Субблок SB-059 - интерфейс станочной магистрали, предназначен для работы в составе устройства числового программного управления (УЧПУ) серий 2С42-65(61), 2Р22 и обеспечивает согласование канала ЭВМ со станочной магистралью.

Данный субблок обслуживает следующие блоки:
- блок входных сигналов от станка;
- блок выходных сигналов на станок;
- блок связи с датчиками;
- блок управления приводом (ЦАП);
- блок адаптивного управления (АЦП);

Адрес регистра состояния - 167600, формат 2^6. Разряд 2^6 - разрешение прерывания, пишется и читается. Если 2^6 = 1, то прерывание разрешено.

SB-059 осуществляет передачу данных в станочную магистраль и обратно.

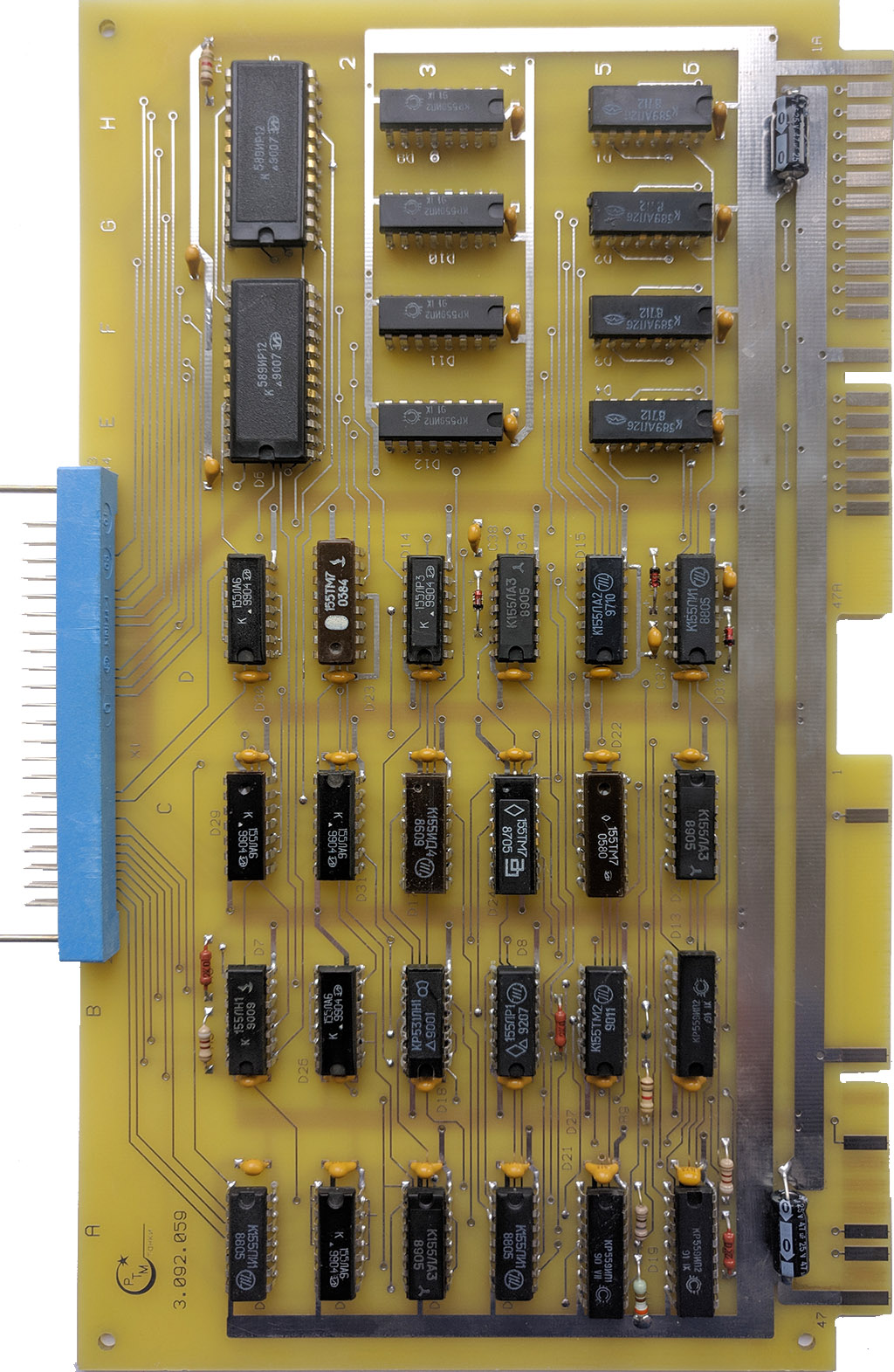

Схема SB-059

Фирма готова рассмотреть любые предложения по поставке и внедрению данного субблока на вашем предприятии.
