Модернизированная СЧПУ "Размер 6М-3-8"(2С42) "Размер 6М-2-2"(2Р22), далее УЧПУ "Размер 6М", предназначена для замены логического блока, силового блока и блоков питания из стандартного состава УЧПУ 2С42-65(61) и 2Р22.

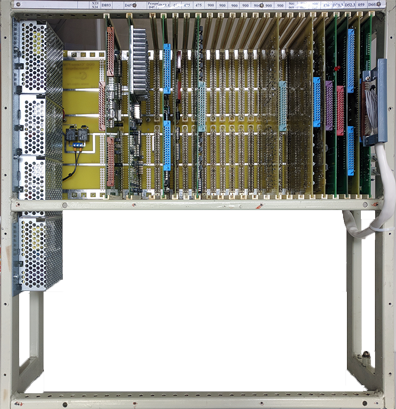

УЧПУ "Размер 6М" выполнена в виде двухэтажного или одноэтажного логического блока. Несущим элементом является рамка, к которой крепится узловая плата с разъемами на 26 мест (макс.), блоки питания, обеспечивающие необходимые напряжения (+5В,+12В,-12В,+24В), направляющие для контроллеров и субблоков. В узловую плату установлены необходимые контроллеры и субблоки, в зависимости от типа и комплектации УЧПУ конкретного станка.
Питание логического блока ~220В.
УЧПУ "Размер 6М" может поставляется в следующих комплектациях:
- Комплект "0" - логический блок с контроллерами, блоками и источниками питания.
- Комплект "1" - комплект "0" + пультовая панель с плёночно-кнопочной клавиатурой.
- Комплект "2" - комплект "1" + TFT монитор с экраном 8 дюймов.

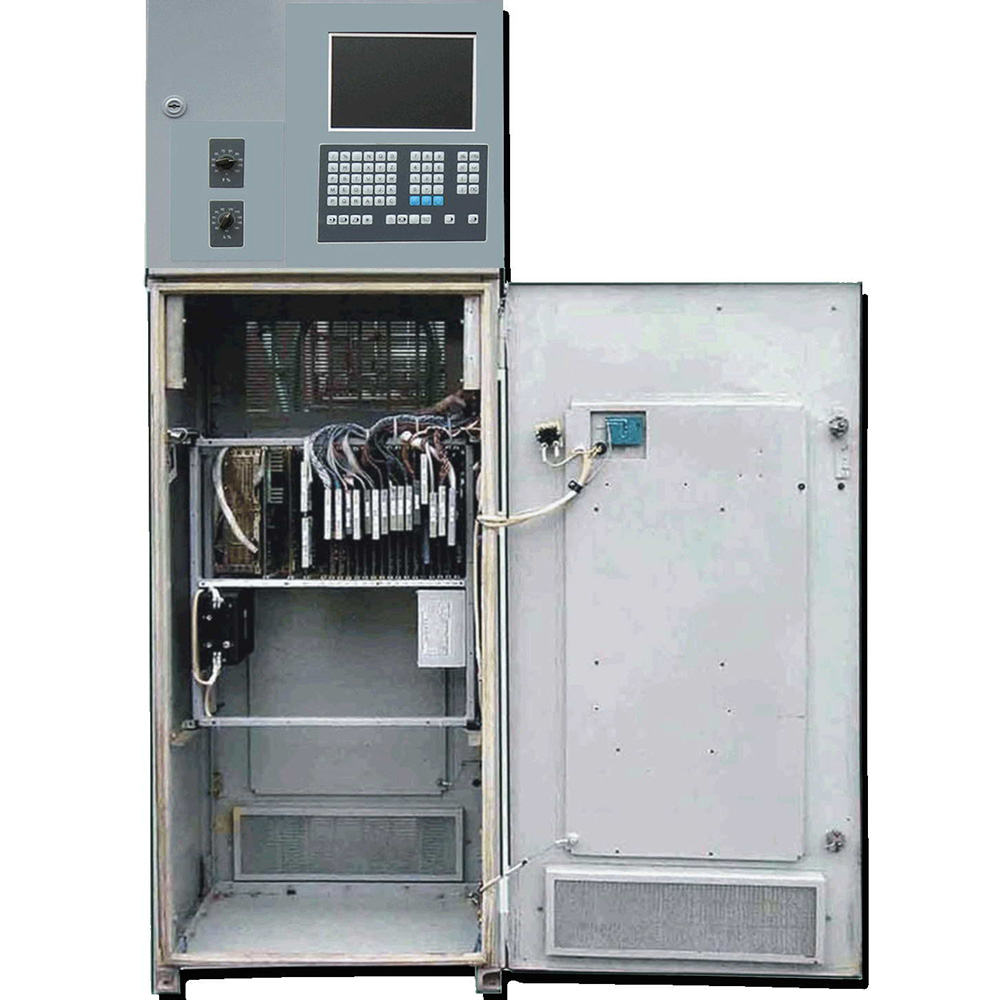

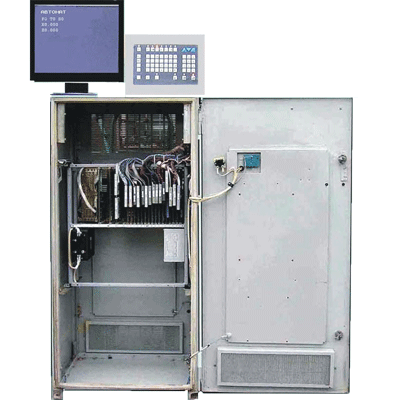

Двухэтажное УЧПУ "Размер 6М" устанавливается в шкаф УЧПУ 2С42-65(61) и 2Р22, вместо стандартного логического блока, на тоже крепежное место и не требует изменения электро-монтажа станка при подключении.

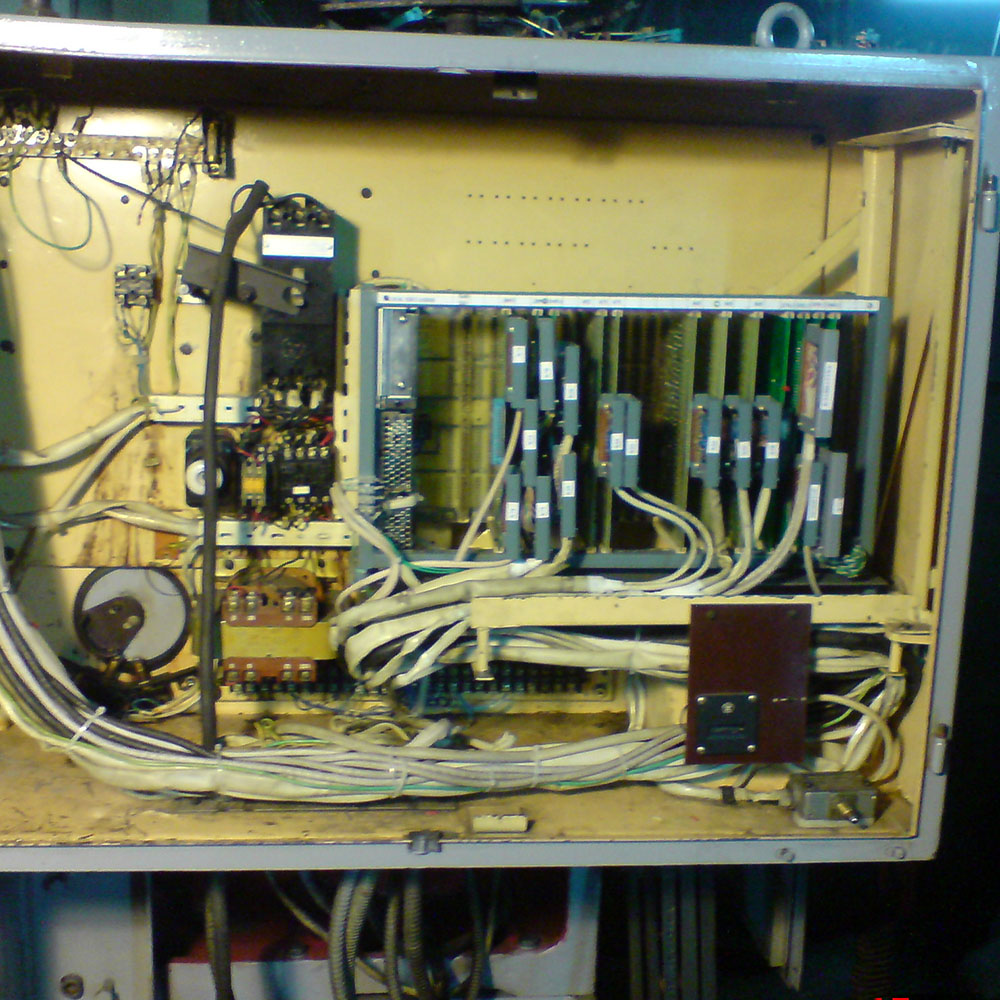

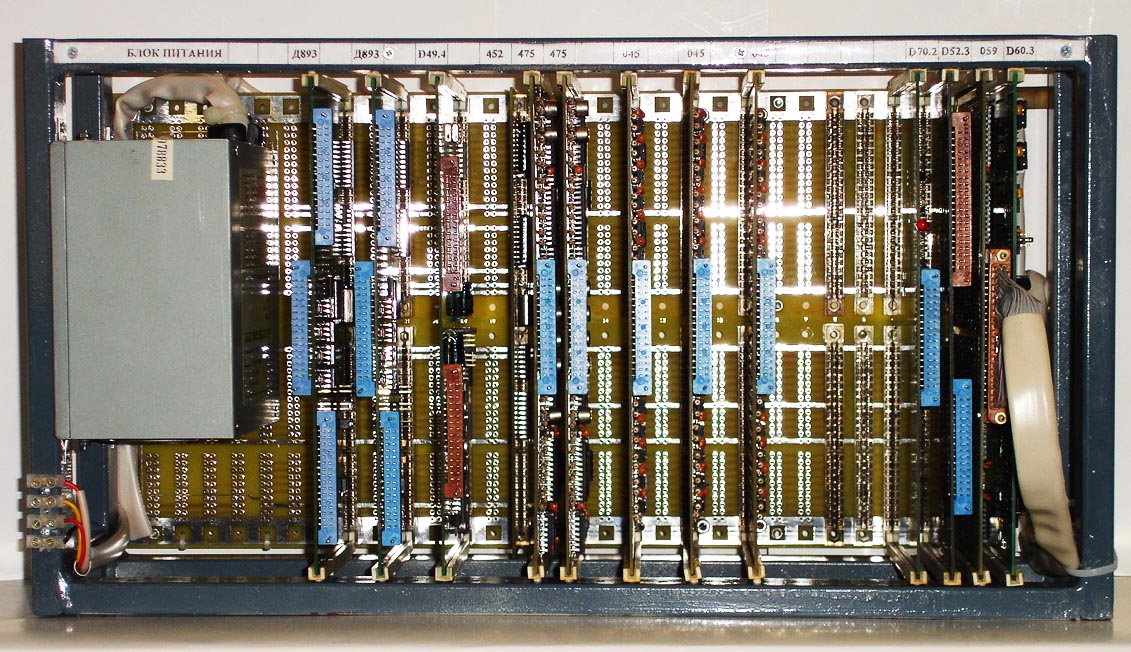

Одноэтажное УЧПУ "Размер 6М (микро)" может устанавливаться в любой шкаф станка, с перемонтажом кабелей для УЧПУ. Например в консоль станка 16А20С39, при замене УЧПУ "Электроника НЦ31".
Техническое описание УЧПУ "Размер-6М"
Схема логического блока УЧПУ "Размер-6М"
Фирма готова рассмотреть любые предложения по поставке и внедрению данных продуктов на вашем предприятии.
Гарантийный срок - 3 года.
